1。フラットパッド

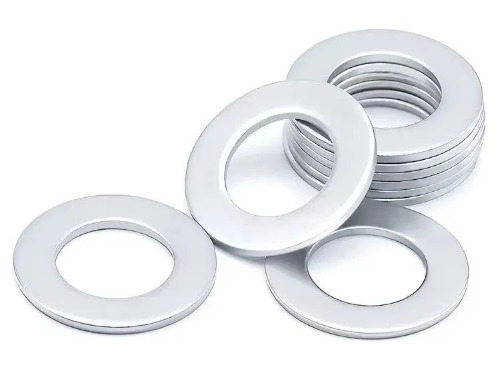

平らな洗濯機は、真ん中に穴がある円形の金属洗濯機です。通常、スタンピングプロセスを通じて鉄板、ステンレス鋼、その他の材料でできています。その形状は平らなリングに似ています。
フラットワッシャーとは何ですか？
フラットワッシャーとも呼ばれるフラットワッシャーは、主にボルトやナット、コネクタなどのファスナー間の平らな接触面を提供するために使用される一般的な機械部品です。平らな洗濯機は通常、金属材料から刻印されており、中央に穴が開いた円形の形状です。穴のサイズと仕様は、特定のニーズに応じてカスタマイズできます。
フラットワッシャーの主な機能
コンタクトエリアを増やします
フラットワッシャーの主な機能の1つは、ネジと機械の間の接触領域を増やすことにより、効果的に摩耗と損傷を減らすことです。平らな洗濯機がない場合、ネジとマシンの間の接触面は小さな点に集中し、大きな圧力を引き起こす可能性があります。フラットワッシャーは、この接触領域を増やすことにより、機器の重要な部分を保護します。
圧力の分散
フラットワッシャーは、主に圧力を軽減するために使用されます。一部の部分を締める軸方向の力が大きい場合、ワッシャーをディスク形状に簡単に押し込むことができます。この時点で、材料を変更し、問題を解決するために硬度を高めることができます。フラットワッシャーは、圧力を効果的に分散させ、過度の局所圧力によって引き起こされる損傷を回避できます。
損傷を防ぎます

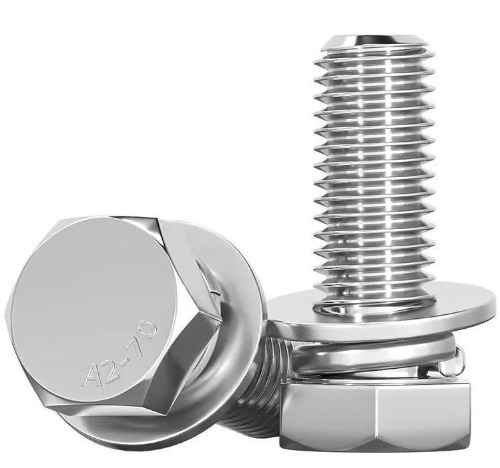

フラットワッシャーは、ネジを取り外すときに、スプリングワッシャーが機械の表面に引き起こす可能性のある損傷を排除できます。使用する場合は、1つのスプリングワッシャーと1つのフラットワッシャーを使用する必要があります。フラットワッシャーは機械の表面の隣にあり、スプリングワッシャーは平らなワッシャーとナットの間にあります。これにより、マシンの表面が春のワッシャーによる損傷から保護できます。
組み合わせて使用します
通常、フラットワッシャーは、スプリングワッシャーと組み合わせて使用され、最良の締め付け効果を実現します。平らな洗濯機は機械の表面にフィットし、スプリングワッシャーは平らな洗濯機とナットの間に配置されます。この組み合わせは、圧力をよりよく分布させることができ、より良い保護を提供します。
フラットパッドアプリケーションシナリオ
通常のボルト接続
通常の機械部品接続では、平らなワッシャーは、ボルト、ナット、接続された部品の間の接触面積を増やし、圧力を分散させ、局所圧力を下げ、接続された部品の表面への損傷を防ぐことができます。たとえば、家具製造では、平らなワッシャーを使用してテーブルの脚を固定して、テーブルが安定していて揺れないようにします。電気機器では、平らなワッシャーを使用して回路基板を保護し、振動による損傷を防ぐことができます。
頻繁に分解されたボルト接続
ボルトを頻繁に分解する必要がある場合、フラットワッシャーを使用すると、分解プロセスが簡素化され、接続された部品の表面を保護できます。たとえば、一部の機器の検査ポート、可動部品の接続ボルトなど、フラットワッシャーは、ボルトと接続された部品の間の直接的な摩擦を減らし、表面の傷を回避し、サービス寿命を延ばします。
ボルト穴の偏差の補償
場合によっては、2つの接続部品間のボルト穴を正確に対応するために、位置偏差を補うために穴の直径を増やす必要がある場合があります。ボルトの穴が標準サイズを超える場合、フラットワッシャーの使用を検討できます。さらに、設置と調整を容易にするために、ボルトホールは長い穴として設計されることがあり、ワークピースの設置位置を特定の範囲内で調整できるようにします。この場合、濃厚な平らな洗濯機または特別な洗濯機を使用する必要がある場合があります。
圧力を含む表面の圧縮応力を減らします
ボルトの強度が高く、接続された部分の圧縮応力が低い場合、平らなワッシャーは圧力を伴う表面の圧縮応力を減らすのに役立ちます。たとえば、いくつかの高強度ボルトが柔らかい材料で作られた接続部品で使用される場合、平らなワッシャーは、ボルトの圧力を接続された部分の表面に均等に分布させ、接続された部品が過度の局所圧力のために変形したり損傷したりするのを防ぎます。
フラットワッシャーの一般的な材料

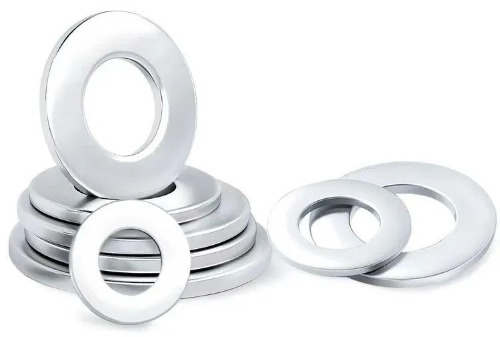

炭素鋼材料
フラットワッシャーの場合、最も一般的に使用される炭素鋼材料は次のとおりです。ST12、ST13、Q235、Q215、Q195など。これらはすべて100HVレベルのフラットワッシャーに適しています（注：100HVは、ワッシャーの表面硬度を指します）。 08F、08AI、10、10Fなどは、表面硬度が約110HVのフラットワッシャーに適しています。 45、50、60、70鋼または65mn鋼は、200HVまたは300HVの表面硬度を持つフラットワッシャーに適しています。

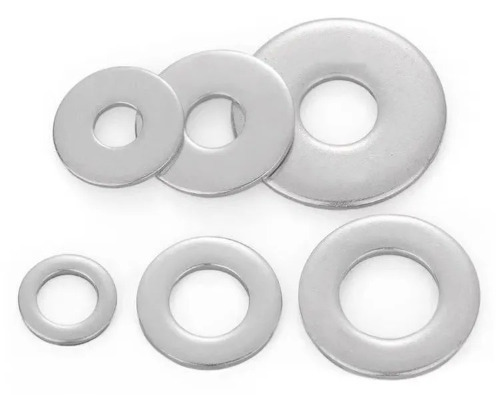

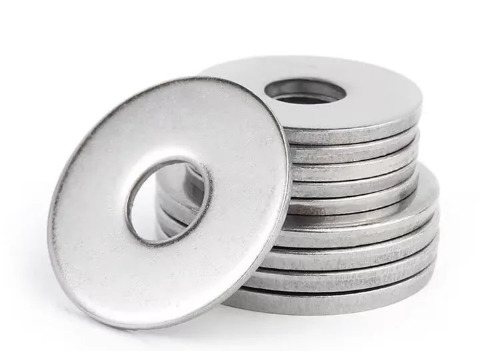

ステンレス鋼材料
より一般的なものは、304、304（18-8）、316、316Lなどです。ステンレス鋼の利点は、腐食抵抗、錆抵抗、高精度、滑らかな表面、穴のない滑らかな表面、壊れが容易ではありませんが、価格は比較的高価です。

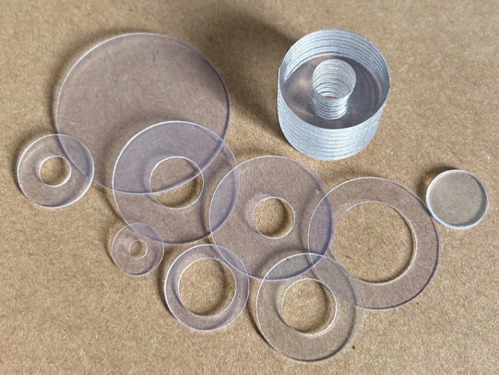

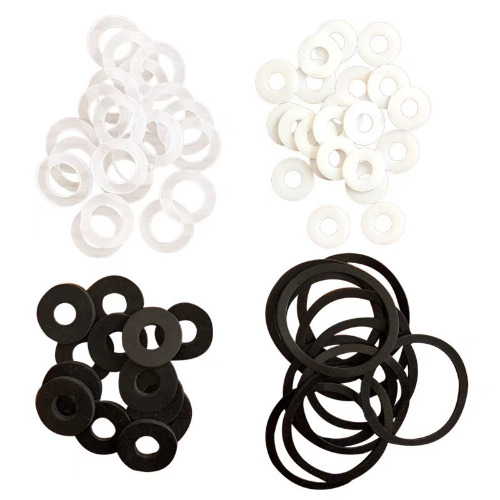

プラスチック材料
一般的なプラスチック材料には、PA66、PA66 30％ガラス繊維、PA66 50％ガラス繊維、PC、PP、PPS、PVC、PVDFなどが含まれます。プラスチックフラットワッシャーの生産コストが低いだけでなく、断熱特性もあります。特別な機会には、炭素鋼とステンレス鋼が置き換えられない役割と効果を果たすことができます。

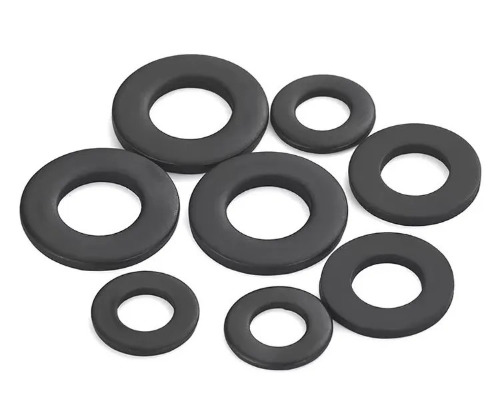

ゴム材料
ニトリルゴム、蛍光剤、クロロプレンゴム、スチレンブタジエンゴム、EPDMゴムなど。一部の材料には、特定の酸とアルカリの耐性と老化抵抗があります。
その他の材料

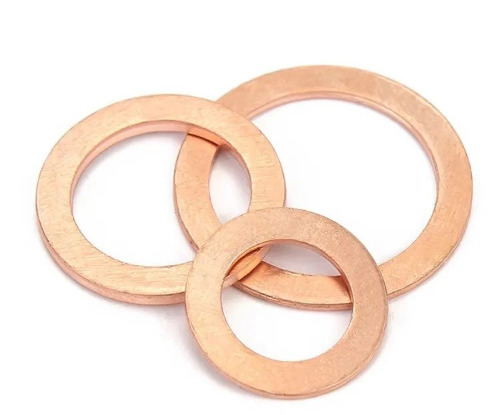

一部のメーカーは、銅、アルミニウム、その他の材料で作られたフラットパッドを提供することもできます。たとえば、銅パッドは、優れた熱伝導率と腐食抵抗性、低摩擦係数を持ち、高温および高圧でよく使用されます。
2
インストール仕様： シーリング効果に影響を与える傾向や不整合を避けるために、平らなガスケットが接触面にしっかりと収まることを確認してください。
environmental適応： ステンレス鋼は、湿気や腐食性の環境で好まれており、サービスの寿命を延ばすために密閉と保存に注意を払う必要があります。
規則的な検査： 長期使用後、ガスケットが変形しているか損傷しているかを確認し、接続の信頼性を維持するために時間内に交換する必要があります。
合理的な選択と標準化された使用を通じて、フラットガスケットは機械的接続の安定性と安全性を大幅に改善できます
要約すると、フラットガスケットは重要な機械的コンポーネントであり、主にコネクタの表面を保護し、接触領域を増やし、ファスナーがゆるみを防ぐために使用されます。フラットガスケットを選択して使用する場合、それらの材料、サイズ、および使用量は、特定のエンジニアリング要件とアプリケーションシナリオに従って決定する必要があります。
