拡張ボルト

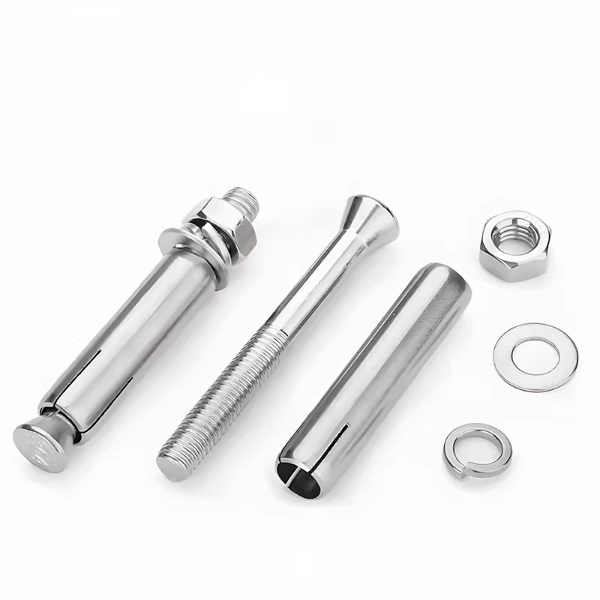

拡張ボルトは通常、ねじ付きロッド、拡張スリーブ (拡張コーンとも呼ばれる)、ワッシャー、およびナットで構成されます。ねじ付きロッドの尾端は円錐形であり、この円錐の内縁の直径は拡張スリーブの内縁の直径よりも大きい。
拡張ボルトの概要
拡張ねじ (拡張ボルトまたは拡張アンカーとも呼ばれる) は、物体をコンクリートやレンガの壁などの硬い材料に固定するために使用される機械的留め具です。特殊な構造設計により、設置時に膨張力を発生させ、対象物をしっかりとサポートします。
動作原理
その機能は主に、ボルト、拡張スリーブ (または拡張コーン)、ワッシャー、ナットなどのコンポーネントで構成される独自の構造に依存しています。ナットを締めると、ボルトが拡張スリーブを駆動して軸方向に移動します。スリーブの外面には特殊な斜めの隆起または鋸歯があり、外力の影響下で壁またはその他の取り付け基板にしっかりと食い込みます。ナットを締め続けると、拡張スリーブが徐々に外側に拡張し、確実な固定効果を生み出し、取り付けられた対象物を安定してサポートします。
利点の比較
従来の木製またはスチール製の釘と比較して、拡張ボルトには、主に次の領域で明確な利点があります。
優れた耐荷重能力
拡張ボルトは、独自の固定機構により、母材を損傷することなくより大きな支持力を提供できるため、特に重い荷重の支持が必要な用途に適しています。
幅広い適応性
母材の硬質・軟質を問わず、対応する拡張ボルトを用意しており、適用範囲がさらに広がります。
取り外しと調整の容易さ
一度打ち込むと抜けにくいことで知られる従来の釘と違い、拡張ボルトは逆回転させるだけで簡単に取り外せるため、メンテナンスや位置調整が容易です。
母材へのダメージを軽減
設置中、拡張ボルトは母材への侵襲が少なくなります。これは、壊れやすい材料や、表面の外観を無傷に維持することが重要な材料の場合、特に重要です。
緩み防止設計
一部のハイエンド拡張ボルトには、緩み止め機構が組み込まれており、用途における長期的な安全性と安定性を確保します。
種類と材質
さまざまな使用要件や環境条件に応じて、拡張ボルトはさまざまなタイプに分類できます。

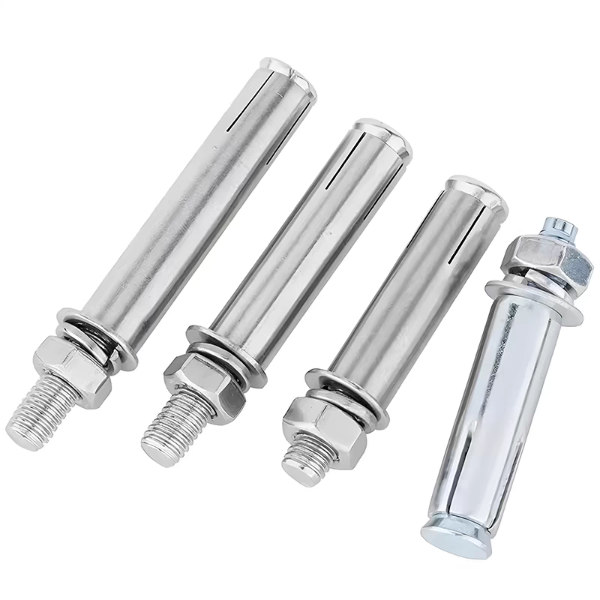

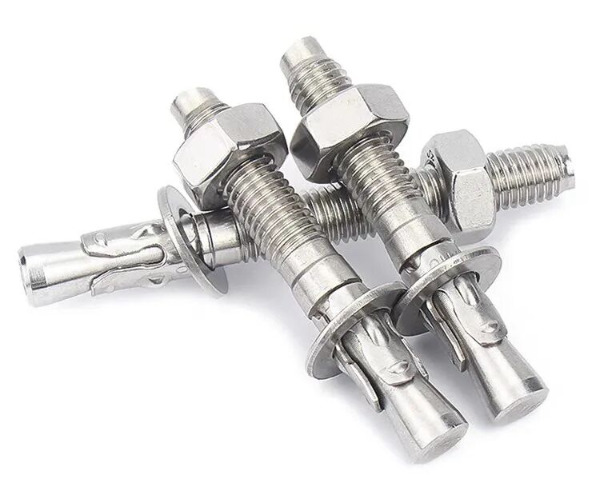

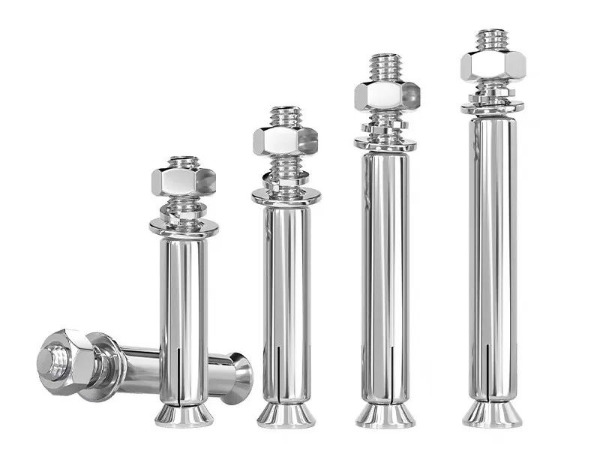

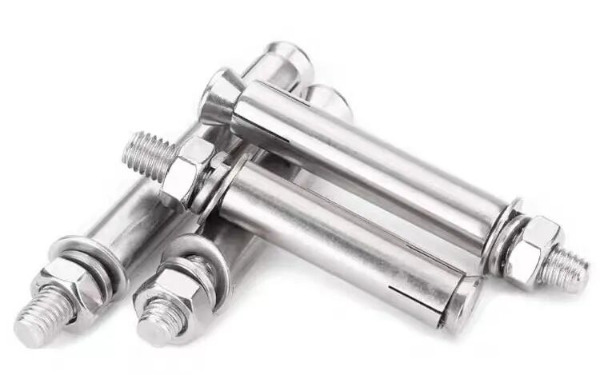

金属拡張ボルト
最も一般的なタイプで、コンクリートやレンガ壁などの硬い材質に適しており、耐引き抜き性に優れています。

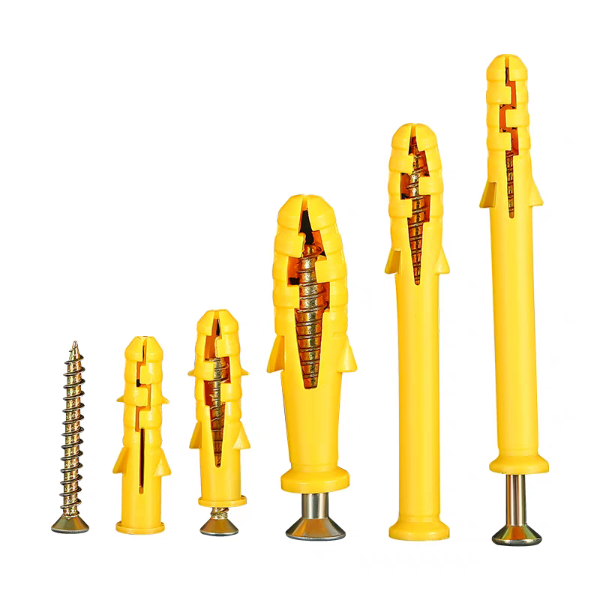

プラスチック拡張アンカー
通常、軽量の壁や腐食を避けなければならない環境で使用されます。設置は簡単ですが、耐荷重能力は比較的低くなります。

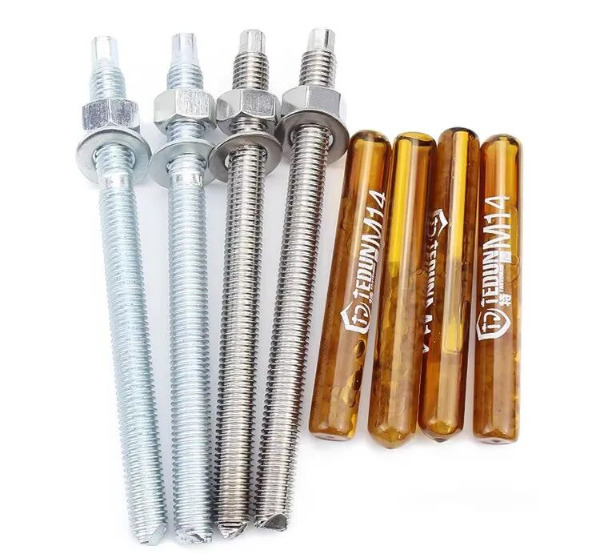

ケミカルアンカー
化学反応を通じて基材に接着するため、非常に高い接着強度が得られ、非常に厳しい安全要件が求められる用途に適しています。

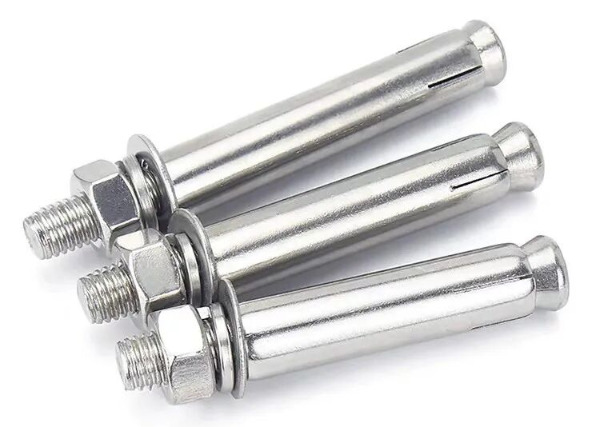

スリーブアンカー
中空レンガや石膏ボードなどの軽量壁材向けに特別に設計されており、特殊な構造を利用して摩擦を高め、締結性能を高めています。
使用上の注意
拡張ボルトを完全に固定できるように、穴あけの深さは拡張スリーブの長さより約 5 mm 深くする必要があります。
穴のサイズは拡張スリーブの外径に基づいて決定する必要があります。たとえば、6 mm 拡張ボルトには 10 mm の穴が必要ですが、8 mm 拡張ボルトには 12 mm の穴が必要です。
実装基板の材質は硬いほど良いのですが、少なくとも、固定される物体によって加えられる荷重に耐えることができなければなりません。たとえば、コンクリートに設置された拡張ボルトの耐荷重強度は、レンガに設置された拡張ボルトの耐荷重強度の 5 倍です。
ナットを締めるときは、まず拡張ボルトがぴったりと安定するまで 2 ～ 3 山回してください。その後、しっかりと効果的に固定するために締め続けます。
要約すると、拡張ボルトは強力で広く使用されている締結具です。そのユニークなデザインと多様なバリエーションにより、現代の産業分野と民生分野の両方で不可欠な役割を果たしています。
