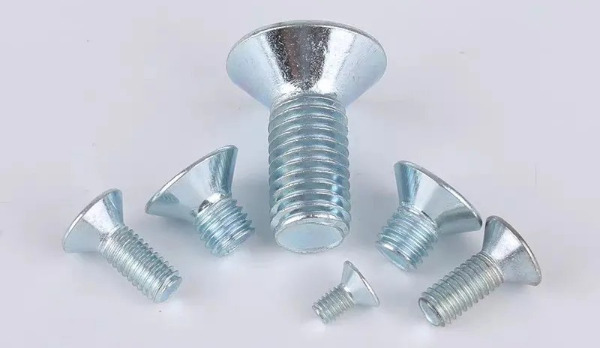

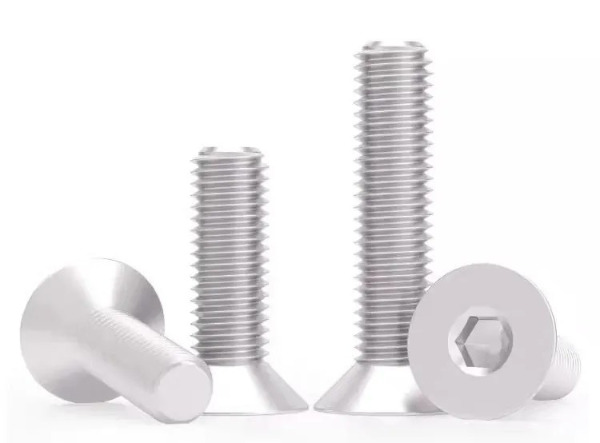

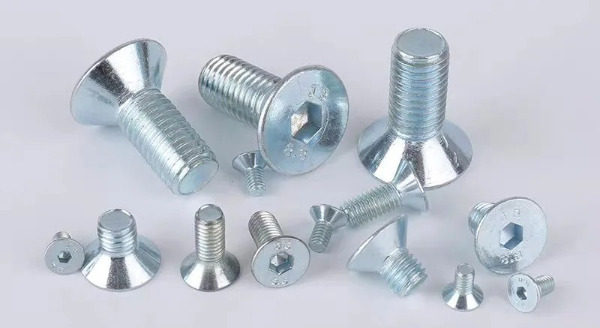

皿六角穴付きボルト
皿頭六角穴付きボルトは、頭部が90°テーパーになっている締結具です。ネジ頭はワーク表面に完全に埋め込まれ、取り付け後も突出することなく平らな状態を保ちます。美しい外観、引っ掛かり防止特性、均一な力分散が特徴です。
頭部に六角穴が付いており、六角レンチで締めたり緩めたりできます。従来の十字穴付き皿ネジに比べてトルク伝達能力が高く、高強度の締結用途に適しています。
皿六角穴付きボルトの構造上の特徴
90° テーパーヘッド – 取り付け後にワークピースの表面と面一になり、美観と安全性が向上します。
内部六角ドライブ – 強力なトルク伝達能力があり、高強度の締め付けに適しています。
部分ねじまたは全ねじロッド – さまざまな用途のニーズに適応します (全ねじはロック力を強化し、部分ねじは接続の安定性を高めます)。
複数の材料オプション – 標準的な炭素鋼から高張力合金鋼、ステンレス鋼、チタン合金まで、さまざまな作業条件に対応します。
オプションの表面処理 – 黒化、電気めっき、ダクロメット コーティング、陽極酸化処理など、耐食性と耐摩耗性を向上させます。
皿頭六角穴付きボルトの業界標準
ISO 10642 – メートル寸法と公差を指定する、平頭六角穴付きボルトの国際規格。
GB/T 70.1 – メートル平頭六角穴付きボルトの仕様と性能をカバーする中国の国家規格。
DIN 7991 – ドイツの規格。機械および金型産業の高強度皿ボルトに適用されます。
ANSI/ASME B18.3 – 米国規格、帝国皿ボルトに適用されます。
皿六角穴付きボルトの製造
原材料の選択
• 炭素鋼 (グレード 4.8/8.8/10.9/12.9) – 機械構造および一般機器に適しています。
• ステンレス鋼 (304/316) – 屋外や化学装置などの耐食性環境に適しています。
• 合金鋼 (42CrMo、SCM435) – 自動車や工作機械などの高強度、耐衝撃性の用途に適しています。
• チタン合金 (TC4) – 航空宇宙機器や医療機器などの軽量でハイエンドの用途に適しています。
冷間圧造
●多ステーション機による1回の冷間圧造により、ヘッドとシャンクがシームレスに一体化され、ボルトの強度が向上します。
チューニングとスレッディング
• 精密 CNC 旋削加工により、正確なヘッド角度と寸法公差が保証されます。ねじ山は転造加工されており、表面仕上げと耐疲労性が向上します。
熱処理
・焼き入れ焼き戻し（焼き入れ焼き戻し）：強度と靭性が向上し、8.8級以上のボルトに適します。固溶化処理：ステンレスボルトの耐食性を向上させるために使用されます。
表面処理
●黒染め：防錆性が向上し、屋内設備に適しています。
• 亜鉛メッキ（青白亜鉛/カラー亜鉛/黒亜鉛）：一般的な耐食性が要求される機械に適しています。
●ダクロメットコーティング：耐塩水噴霧に強く、自動車や橋梁などの長期屋外環境に適しています。
・酸化処理：ボルトの高温耐性、耐食性を向上させます。
・PVDコーティング(チタン合金用)：耐摩耗性を向上させ、摩擦係数を低減します。
1. 適切な素材の選択
一般的な機器: 炭素鋼 (8.8/10.9 グレード) 亜鉛メッキまたは黒染め。
高強度要件: 合金鋼 (12.9 グレード) 焼き戻し済み。
耐食性要件: 304/316 ステンレス鋼研磨またはダクロメット コーティング。
軽量要件: チタン合金 PVD コーティング。
2. 適切な仕様の選択
ISO 10642 / GB 70.1 / DIN 7991に従って、ヘッド角度、ねじサイズ、および長さを決定します。
さまざまな取り付け要件に合わせて、全ねじまたは部分ねじを選択します。
3. 表面処理の決定
屋内環境: 黒く電気メッキされた亜鉛。
屋外環境: ダクロメット、電気メッキニッケル。
高温条件: PVD コーティングまたは陽極酸化。
皿六角穴付きボルトは、高トルク、平らな取り付け、美観、安全性などの利点を備え、機械製造、自動車産業、金型加工などの分野で重要な位置を占めています。
選択する際は、強度要件、環境要因、表面処理方法に基づいて、最適な締結性能と耐久性を確保する必要があります。
