機械製造、鉄道輸送、建築構造などの分野では、標準ボルトでは特殊な組み立て要件を満たせないことがよくあります。特に迅速な取り付け、正確な位置決め、または高耐荷重が必要な場合、独自の構造と高い適応性を備えた非標準 T ボルトが、複雑な締結ニーズを解決するための理想的な選択肢となっています。
規格外Tボルトとは何ですか?

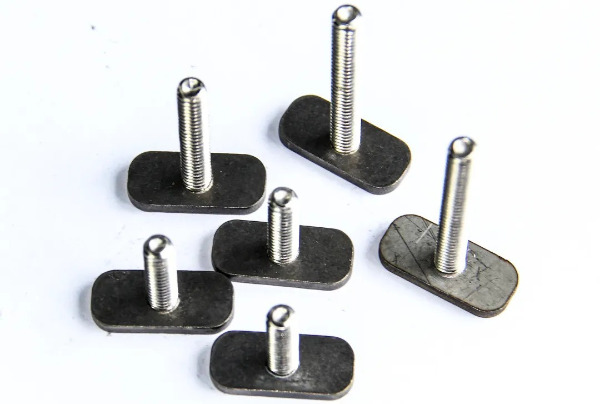

非標準 T ボルトは、特定のニーズを満たすように設計された締結具です。ボルトの頭は T 字型になっており、事前に作成されたスロットに直接挿入でき、追加の位置決めをすることなく自動的にロックされます。これらは産業用アルミニウム プロファイル フレーム、工作機械ガイドウェイ、太陽光発電ブラケット、鉄骨構造の接続などの分野で広く使用されており、さまざまな機器や構造物に安定した信頼性の高い固定ソリューションを提供します。
標準 T ボルトと比較して、非標準 T ボルトは、さまざまな作業環境や負荷要件に適応するために、ねじ長さ、頭部形状、材質、表面処理に関してカスタマイズすることができます。
規格外Tボルトの特徴
1. 最適化された構造設計、便利な設置
T ヘッドは追加の回転や調整を行わずにプロファイル溝に直接挿入できるため、組み立て効率が大幅に向上します。
スライド溝にしっかりとフィットし、緩みやズレを防ぐ安定したロック構造を形成します。
2. カスタマイズ可能なサイズと仕様
ねじ仕様: さまざまな接続要件に合わせて、メートル法 M6、M8、M10 など、または UNC 標準が利用可能です。
ヘッド サイズ: T ヘッドの幅、厚さ、長さは、プロファイルの溝幅に応じてカスタマイズされ、レールまたはプロファイルと確実に一致します。
長さのカスタマイズ: さまざまな構造上の固定要件を満たすため、アセンブリのニーズに応じて標準仕様または拡張仕様を選択できます。
3. 材質と強度の選定
炭素鋼 T ボルト: 高強度用途に適しており、硬度と耐摩耗性を向上させるために熱処理されています。

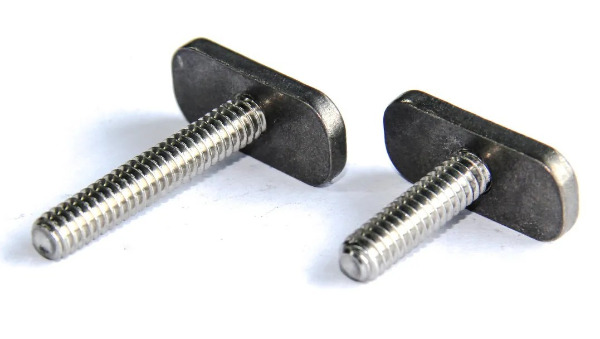

ステンレス製 T ボルト: 耐食性に優れ、屋外機器、海洋工学、または化学環境に適しています。
合金鋼 T ボルト: 機械的強度と耐疲労性が高く、高荷重構造に適しています。 4.耐久性を高めるための複数の表面処理
亜鉛メッキ：耐酸化性を高め、錆びを防ぎます。一般的な産業環境に適しています。
ダクロメットメッキ: 塩水噴霧腐食に対する高い耐性。海洋環境や高湿度環境に適しています。

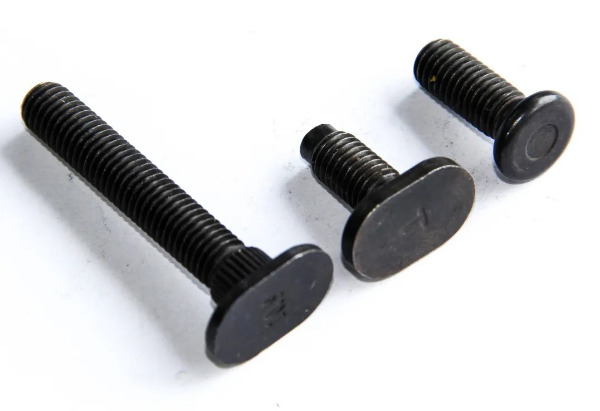

黒化処理：耐摩耗性を向上させます。精密機械に適しています。
電気泳動コーティング: 美観を向上させ、さらなる腐食保護を提供します。
規格外の T ボルトが「規格外」になるのはなぜですか?
T ボルトの主な利点は、アルミニウム プロファイルまたは鋼構造物の溝に直接スナップできることで、迅速な位置決めと取り付けが可能になることです。ただし、非標準 T ボルトは、標準モデルに基づいて、次の 3 つのコア寸法に重点を置いてカスタマイズされます。
1. サイズのカスタマイズ
ヘッドの T 字型は、溝の特定の幅と深さに応じて調整されます。ボルトの長さは、設置スペースの制限に応じて短くまたは長くなります。また、特殊なねじの仕様も、非標準のナットに適合するようにカスタマイズされています。
2. マテリアルのカスタマイズ
標準品のTボルトは炭素鋼やステンレス鋼が主ですが、非標準品では耐食性、耐高温性、高強度の要求を満たすために合金鋼、チタン合金、銅合金などの特殊材料を使用することもできます。
3. プロセスのカスタマイズ
亜鉛メッキ、ニッケルメッキ、黒化、ダクロメットコーティングなどの表面処理をカスタマイズできます。必要に応じてねじ山の精度を向上させることができます。また、一部の高強度用途では、ボルトの引張強度とせん断強度を高めるために熱処理を追加することができます。
規格外Tボルトの製造工程
材料の準備: お客様の要件に応じて適切な材料を選択し、適切なブランク サイズに切断します。
ヘッドの成形: 熱間鍛造または冷間圧造プロセスを使用して T ヘッドを製造し、正確な寸法と強度を確保します。
ねじ加工: CNC 工作機械またはねじ転造機を使用してねじを精密に加工し、ねじの仕上げと耐久性を確保します。
表面処理：使用環境に応じて適切な防食処理を選択し、ボルトの耐久性、耐食性を向上させます。
品質検査: ねじゲージ、硬度計などの機器を使用して、寸法精度、表面仕上げ、機械的特性などの指標を検査し、製品が規格に準拠していることを確認します。
規格外Tボルトをカスタマイズする場合はこの3点に注意！
要件の明確化：カスタマイズの前に、溝の寸法、設置スペース、耐荷重要件、動作環境などの詳細なパラメータを必ず提供してください。認定製品をカスタマイズするには、正確な要件が前提条件です。
信頼できるメーカーを選択する: 非標準製品には、生産プロセスと品質テストの要件が高くなります。材料レポートやテストレポートを提供できる、豊富なカスタマイズ経験を持つメーカーを優先します。
最初にサンプル テストを行う: マスカスタマイゼーションの前に、必ず設置および強度テスト用のサンプルを作成してください。パラメータの偏差による損失を避けるために、量産前に要件を満たしていることを確認してください。
規格外のTボルトの価値
非標準 T ボルトは、その独自の設計と幅広い適用性により、工業生産、建設工学、機械の組み立てにおいて重要な役割を果たしています。正確なカスタマイズされた設計により、設置効率が向上するだけでなく、接続の安定性と耐久性も保証されます。
プロジェクトで締結具に特別な要件がある場合は、非標準の T ボルトが理想的な選択肢です。特定のアプリケーション環境に基づいてカスタマイズされたサイズ、材料、および表面処理により、最適な接続結果が保証され、機器の安全性と信頼性が向上します。ご質問がございましたら、江新チームまでお問い合わせください。
