フランジナット
機械工場やパイプライン建設現場では、このような苦情はよく知られていますか?通常のナットは振動や重い負荷によって「破損」する傾向があり、プロジェクトが遅れるだけでなく、安全上の問題を引き起こす可能性があります。しかし、経験豊富な技術者は、ディスク付きナット、つまりフランジ ナットに交換すると問題が解決することが多いことを知っています。今回はこの「緩み止めの魔法武器」について詳しく解説していきます。
フランジナットとは何ですか？

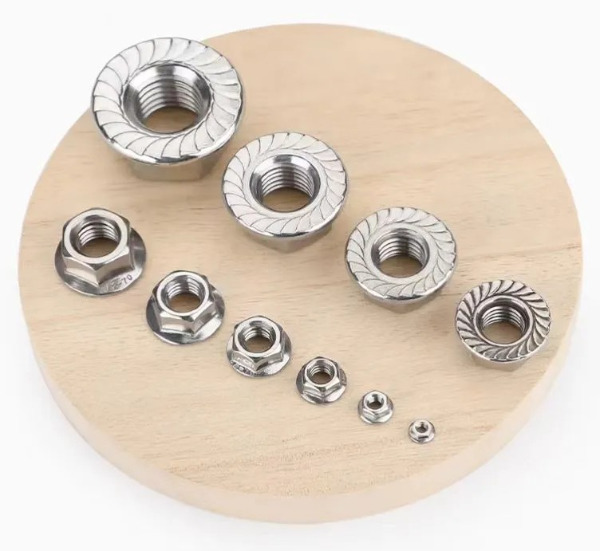

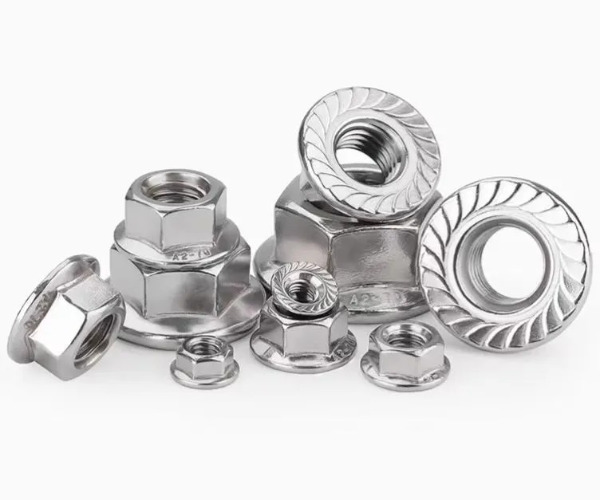

ワッシャー付きナットまたは鋸歯状ナットとしても知られるスプリング式ナットは、通常の六角ナットとは外観が異なります。ナットの「平シュー」のような大きな「フランジ」が一方の端にあり、一部のフランジには細かい鋸歯状または波形の線が付いています。このデザインを過小評価しないでください。それが安定性の鍵です。
通常のナットと比較して、追加のワッシャーが不要なため、ワンステップで取り付け可能です。ワッシャーの位置がずれていないかを何度も確認する必要がなくなり、組立効率が大幅に向上します。特に高所での作業や狭い空間では、この「統合された」設計により作業員の労力が大幅に節約されます。
フランジナットの芯材
一般的なナットが緩む根本原因は、圧力の集中と摩擦不足にあります。フランジ ナットは 3 つの設計機能によってこの問題を解決します。これについては 1 つずつ説明します。
圧力分散：「針先の力」を「面の力」に変える
幅広のフランジによりナットの締め付け力が接合部の面に均一に伝わり、接触面積が通常のナットの3～5倍になります。これにより、ワーク表面のへこみが防止され、過度の局所的な応力によって引き起こされるねじ山剥離が回避され、元の緩みのリスクが軽減されます。
メカニカルエンゲージメントロック：鋸歯状の「滑り止め爪」

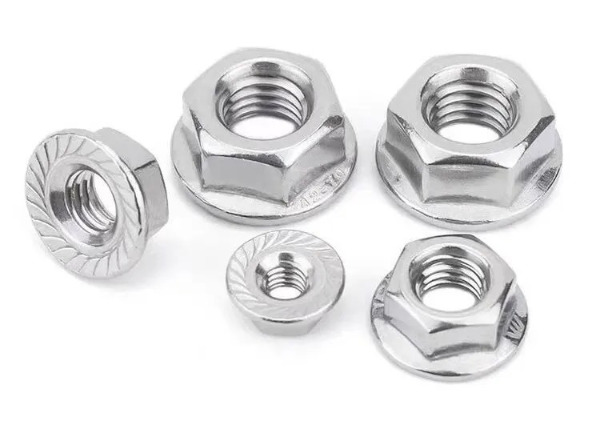

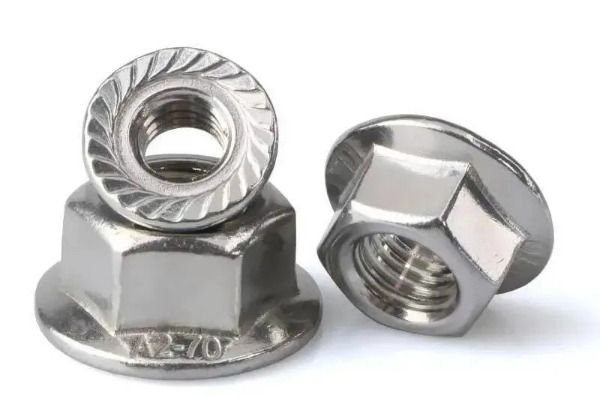

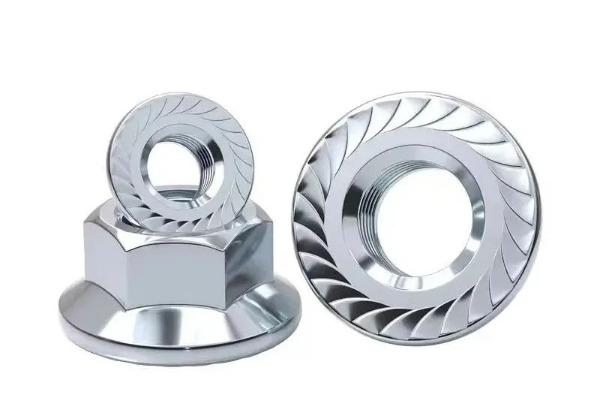

歯付きフランジナットを締め付けると、鋸歯状の歯が接続部品の表面に爪のように噛み合い、機械的なロックが形成されます。この「物理的なロック」は、ねじの摩擦のみに頼って緩みを防止するよりも信頼性が高くなります。装置内で高周波振動が発生しても、ナットが「回転して脱落」することはありません。 •
シール補助機能：不純物をブロックし耐久性を向上
フランジはワークピースの表面にしっかりとフィットし、ネジの隙間に塵、油、水の汚れが入るのを防ぐためにある程度のシールを提供し、腐食や錆を軽減し、接続の耐用年数を延ばします。
フランジ ナットの回避ガイド
フランジ ナットはあらゆる状況に適しているわけではありません。間違ったタイプを選択すると、お金の無駄になる可能性があります。これらの重要な選択ポイントを覚えておいてください。
軽負荷、振動のないシナリオ
家庭用ワードローブの固定や軽量棚の組み立てなどの用途には、通常のナットで十分です。フランジナットの緩み防止の利点は不要であり、コストが増加するだけです。
特大サイズの場合は、ご注文前に在庫状況をご確認ください
M20 より小さいフランジ ナットは一般的ですが、M20 を超えるフランジ ナットはほとんどが平らで歯のないデザインであり、メーカーは通常在庫を持っていません。直前の注文による遅延を避けるために、事前にカスタムメイドする必要があります。
高温/高腐食環境では、材料が重要です

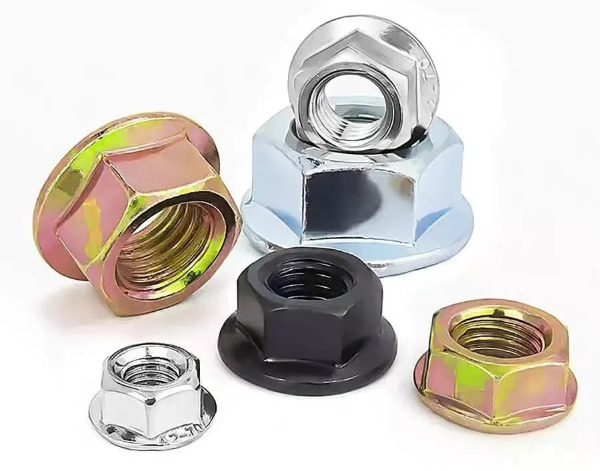

通常の A3 鋼フランジ ナットは高温や腐食に耐性がありません。化学パイプラインやボイラー設備に使用する場合は、35CrMoA 合金材料を選択する必要があり、耐食性を高めるために表面は溶融亜鉛メッキすることが望ましいです。
使用上の注意
フランジナットを使用する際のポイントは、選定や操作ミスによる緩みや故障を防ぐために「使用条件に合わせて適切な種類を選択し、適切に取り付けること」です。

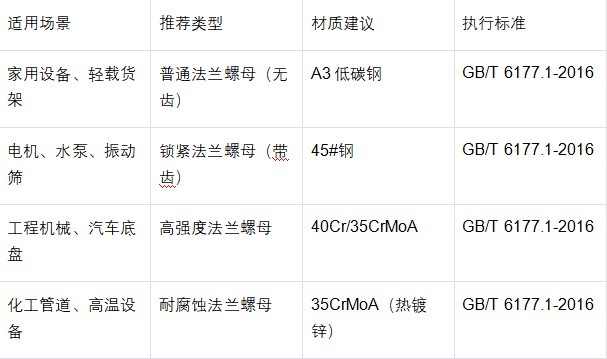

I. 選択とマッチング: 適切なモデルを選択することが基本です (作業条件、環境に対する材料の適合性、仕様の正確なマッチングに応じてタイプを選択します)。
II.取り付けと操作: 詳細が安定性を決定します (合わせ面を清掃し、締め付けトルクを制御し、追加のシムの使用を避ける)。
Ⅲ．作業条件の適応: 使用上の落とし穴を回避します (シナリオを誤用しない、特殊な環境に保護を提供する、材料の混合を禁止する)。
IV.保守と検査: 耐用年数を延ばします (定期的な検査、故障した部品の適時の交換、および繰り返しの使用の回避)。
