六角フランジボルト
ボルトは、工業生産、機械装置、自動車組立、建設工学において不可欠な締結具です。その中で、ヘックス フランジボルト は、独自のフランジ構造により締結強度とゆるみにくさを両立し、標準ファスナーとして広く使用されています。
この記事では、六角フランジボルトの特徴、仕様、製造プロセス、適用シナリオについて詳しく説明し、六角フランジボルトの利点と重要な選択ポイントをより深く理解するのに役立ちます。
六角フランジボルトとは何ですか？
六角フランジボルトは、六角頭とフランジを備えたボルトの一種です。頭部にはフランジ面が拡張されており、ボルト頭部とワッシャーを一体化したようなデザインとなっています。この構造により接触面積が増加し、局所的な応力が軽減され、耐緩み性が向上するため、特に高振動や高負荷の条件に適しています。
六角フランジボルトは通常、GB/T 5787 (中国規格)、DIN 6921 (ドイツ規格)、ISO 1665 (国際規格)、ASME B18.2.1 (アメリカ規格) などの規格に準拠しており、機械、自動車、鉄骨構造の構造に広く使用されています。
六角フランジボルトの特長
• 応力分散を改善するフランジ面設計:
フランジ面はワッシャーを内蔵したことに相当し、応力負担面積が増加し、接続部の変形や損傷を軽減します。
均一な応力分布によりボルトの耐荷重能力が向上し、金属やプラスチックなどの異なる材質の締結接続に適しています。
• 優れた緩み止め性能:

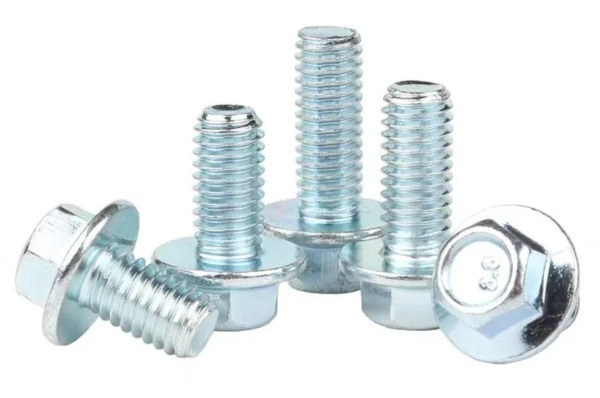

標準フランジボルト: フランジ面が平坦で一般機械構造に適しており、通常の六角ボルトより若干緩み止め性能が優れています。

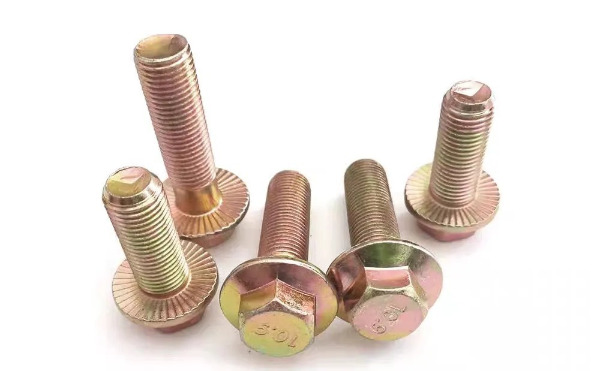

ノーズコーティングされたフランジボルト: フランジ面に放射状の滑り止め歯を施し、より強力な緩み止め効果を発揮し、自動車のエンジンやトランスミッションなどの高振動環境で広く使用されています。
• さまざまな荷重要件に適応する豊富な強度グレード:
4.8 グレード: 家庭での組み立てや軽機械など、低強度の締結要件に適しています。
8.8グレード: 強度・耐久性に優れ、自動車・建設機械等の分野に適しています。
10.9 グレード: 強度が高く、大きな荷重や振動がかかる構造物に適しています。
12.9 グレード: 精密機械、航空宇宙などの高度産業分野で主に使用される超高力フランジボルト。
• 六角フランジボルトの材質:
炭素鋼 (例: 35#、45# 鋼): 一般的な機械接続に適しています。
合金鋼 (例: 40Cr、42CrMo): より高い引張強度と耐疲労性を備えています。ステンレス鋼 (例: 304、316 ステンレス鋼): 耐食性が高く、屋外の湿気の多い環境、または化学産業に適しています。
• 表面処理:
亜鉛メッキ: 耐酸化性が向上し、一般産業用途に適しています。
溶融亜鉛めっき： より厚い耐食層を提供し、屋外の鉄骨構造物や海洋環境に適しています。
ダクロメット: 塩水噴霧腐食に対する耐性が高く、自動車のファスナーなどに広く使用されています。
四三酸化鉄： 耐摩耗性が向上し、精密機械や軍事機器に適しています。
六角フランジボルトの製造工程
1.材料の準備: ボルトの規格に応じて炭素鋼、ステンレス鋼、合金鋼などの適切な材質を選択し、切断します。
2.冷間圧造: 高精度の冷間圧造機を使用してボルト頭部を加工し、フランジと六角頭部を一度に成形し、寸法精度と機械的特性を確保します。
3. 回転 (オプション): 高精度が要求されるフランジボルトの場合、追加の旋削加工を施すことにより、表面仕上げや寸法精度を向上させることができます。
4. ねじ転造： ねじ転造技術を使用してねじを製造し、ねじの強度と耐久性を向上させ、加工中に発生する可能性のある材料の損傷を回避します。
5. 熱処理: 8.8級以上の高力ボルトは焼入れ・焼戻しを施し、硬度と引張強度を向上させ、高荷重環境に適しています。
6.表面処理: お客様のご要望に応じて亜鉛メッキ、溶融亜鉛メッキ、ダクロメットなどの防食処理を施し、ボルトの耐久性と環境適応性を高めます。
7. 品質検査;寸法検査: ねじゲージ、キャリパー、その他のツールを使用して、長さ、直径、ピッチなどのボルトの主要な寸法を検査します。
機械的性能試験: 引張、衝撃、硬度の試験を実施して、標準要件への準拠を確認します。
耐食性試験: 塩水噴霧試験など、ボルトの耐食性を評価します。
負荷要件を決定します。 耐荷重に基づいて、グレード 8.8、10.9、または 12.9 など、適切な強度グレードを選択します。
緩み防止要件を考慮してください。 高振動環境では、歯付きフランジボルトを推奨します。
作業環境に合わせてください: 湿気の多い環境や腐食性の環境では、ステンレス鋼のボルトまたは特殊な防食処理を施したボルトを使用してください。
参考規格： 品質の安定性と互換性を確保するために、ISO、DIN、または ASME 規格に準拠したボルトを優先します。
六角フランジボルトは、その独自の構造設計と優れたゆるみ止め性能、幅広い用途により、産業分野に欠かせない標準締結具となっています。適切な仕様、強度、表面処理を選択することで、組立効率が向上するだけでなく、長期にわたる信頼性と安全性も確保されます。
プロジェクトで高強度の緩み防止ファスナーが必要な場合は、六角フランジ ボルトが間違いなく信頼できる選択肢です。
