ボルトは最も一般的な締結具の 1 つであり、その頭部の形状によりさまざまな用途で重要な役割を果たします。機械装置の組み立てであっても、建築構造物の固定であっても、ボルト頭の選択は接続の安定性、性能、安全性に直接影響します。一般的なボルトの頭の形状には、円筒頭、平丸頭、なべ頭、皿頭などがあります。
円筒ボルト
特徴: 円筒ボルトは、頭部の形状が円筒形で表面が滑らかで、耐荷重性に優れています。これらは通常、すっきりとしたヘッドの外観と操作の容易さが重要な構造設計で使用されます。
アプリケーション: 円筒形ヘッドボルトは機械、電子機器、金型の製造でよく使用され、高トルクを必要とする用途に適しています。滑らかなヘッドによりレンチや電動工具での締め付けが容易で、スペースが限られているが高精度が要求される用途に最適です。
安全性とパフォーマンス: 円筒形のヘッドデザインにより、高荷重下でもヘッドが変形しにくく、ボルトの締め付け力と接続の安定性が保証されます。このボルト形状は、より大きなせん断力に耐えることができるため、より堅牢な接続が得られます。
皿ボルト
特徴: 平頭ボルトは、頭部が丸く比較的平らで、見た目にも美しいボルトです。これらは通常、露出した構造物や製品に使用されます。ヘッドが大きいため、接続部分に応力がかかる面積が大きくなります。
アプリケーション: 皿頭ボルトは、家具、軽工業、特定の機械装置の外部構造など、美観が重要な用途によく使用されます。丸みを帯びたヘッドはすっきりとした外観をしており、特に露出接続に適しています。
安全性とパフォーマンス: 皿ボルトは応力がかかる面積が大きいため、取り付け時の過度の圧力集中を防ぎ、取り付け面への損傷を効果的に軽減します。また、ヘッドの高さが低いため、外部からの傷がつきにくくなり、全体的な構造の安全性が高まります。

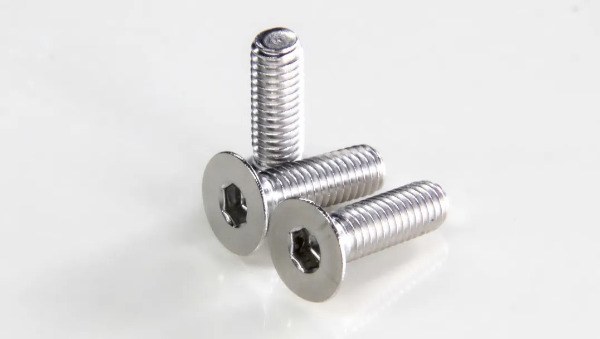

皿ボルト
特徴: 皿ボルトの頭は平らまたはわずかに凹んでいて、ボルトをワークピースの表面に完全に埋め込むことができます。取り付け後はワーク表面と同一面になり、突起物がありません。
アプリケーション: 皿ボルトは、航空機、建物のファサード、家具、機械など、滑らかな表面が必要な用途によく使用されます。皿ボルトは取り付け後に表面から突き出ないため、木材や金属の構造接合など、美観が重要で突起が許容されない用途に広く使用されています。
安全性とパフォーマンス: 皿ボルトは滑らかな接続面を確保し、表面の突起による傷や摩擦を防ぎ、全体的な構造の安全性を向上させます。ヘッドが素材に埋め込まれているため、接続の安定性がさらに保証されます。さらに、皿ボルトは高強度の用途でも優れた性能を発揮し、強力な締め付け力を提供し、緩みのリスクを軽減します。

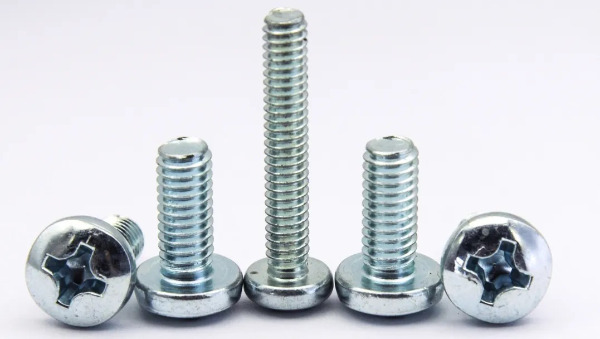

なべボルト
特徴: なべボルトは、平らでわずかに凸状の頭部を持ち、「皿」に似ています。なべボルトは、平丸頭と比較して頭部が若干厚いため、締め付け力が大きくなります。
アプリケーション: なべボルトは、電子機器、家具の組み立て、機械構造で広く使用されており、特にボルト頭の過剰な突出が望ましくない高強度の締結が必要な用途で使用されます。たとえば、金属板の接合やプラスチック部品の組み立てでは非常に一般的です。
安全性とパフォーマンス: なべボルトは頭部接触面が大きいため、ボルトにかかる圧力が分散され、ボルト頭部による材料の損傷を防ぎます。平らなヘッドにより膨らみが軽減され、外部デザインや作業員の安全への影響が回避されます。
ボルト頭形状選択の重要性
ボルトの頭の形状の違いは、ボルトの応力分布、取り付け方法、外観に直接影響します。ボルトの頭部形状を適切に選択することで、接続部分の強度が向上するだけでなく、構造全体の安全性と耐久性も向上します。
使用効果: 特定のシナリオに基づいて適切なボルト頭部形状を選択することで、使用時の最適な締め付け効果と美観を確保できます。
安全性: 適切なヘッド形状を選択すると、表面の突起によってもたらされるリスクを最小限に抑え、接続の安定性を向上させるなど、安全上の危険を効果的に軽減できます。
